Precast Reinforced ConcreteV Shape Block Drain, V Shape Block Drain(JKR)

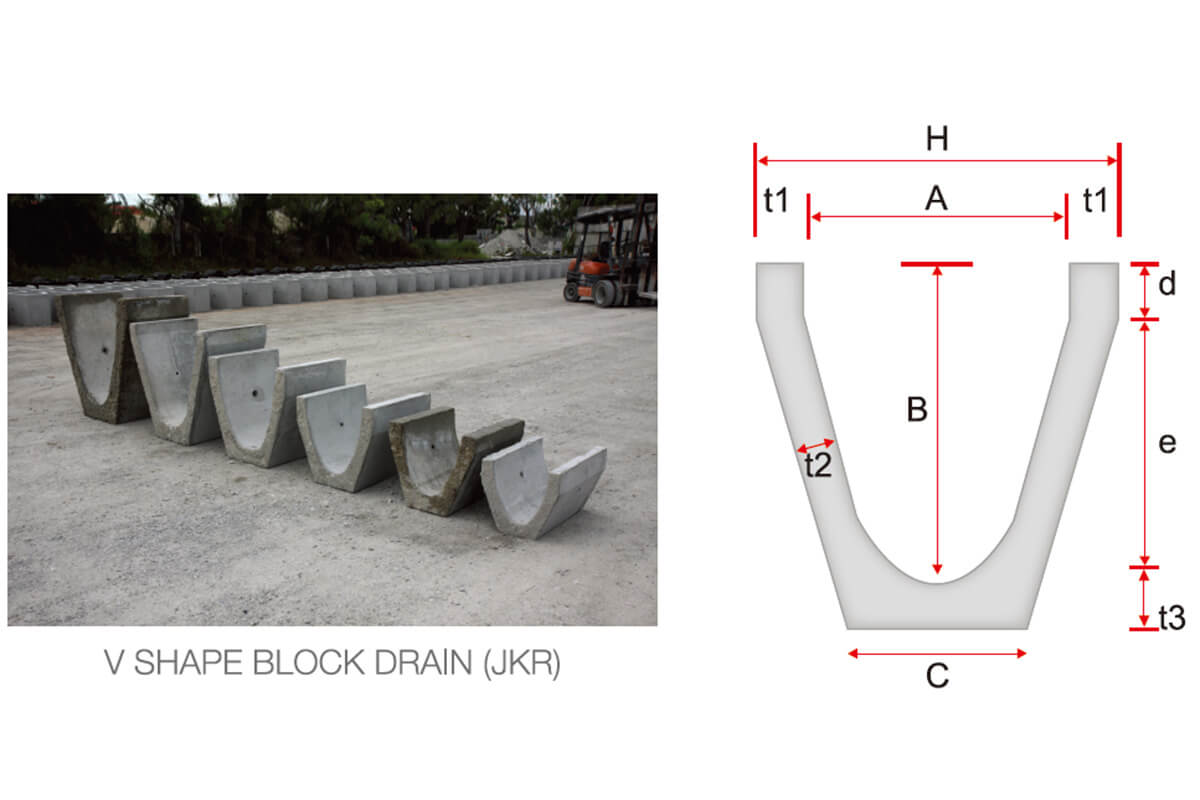

Size and Dimensions
V Shape Block Drain
Size(mm) | B | C | d | e | t1 | t2 | t3 | H | ||
---|---|---|---|---|---|---|---|---|---|---|
Inch | A | Length | mm | mm | mm | mm | mm | mm | mm | mm |
12'' | 300 | 600 | 290 | 100 | 45 | 245 | 65 | 35 | 50 | 430 |
15'' | 380 | 600 | 380 | 120 | 55 | 325 | 60 | 45 | 55 | 500 |
15'' | 380 | 600 | 380 | 135 | 40 | 340 | 55 | 45 | 55 | 500 |
18'' | 455 | 600 | 450 | 190 | 50 | 400 | 55 | 50 | 60 | 600 |
19'' | 485 | 600 | 450 | 170 | 50 | 400 | 65 | 50 | 60 | 615 |
24'' | 600 | 600 | 600 | 280 | 60 | 540 | 90 | 70 | 80 | 780 |
Size and Dimensions
V Shape Block Drain ( JKR )
Size(mm) | B | C | d | e | t1 | t2 | t3 | H | ||
---|---|---|---|---|---|---|---|---|---|---|
Inch | A | Length | mm | mm | mm | mm | mm | mm | mm | mm |
12'' | 300 | 600 | 300 | 200 | 110 | 195 | 50 | 55 | 60 | 400 |
15'' | 375 | 600 | 375 | 250 | 85 | 295 | 55 | 65 | 70 | 485 |
18'' | 450 | 600 | 450 | 305 | 115 | 340 | 70 | 75 | 80 | 590 |
24'' | 600 | 600 | 600 | 405 | 150 | 455 | 75 | 85 | 90 | 750 |
30'' | 750 | 600 | 760 | 410 | 95 | 675 | 75 | 75 | 115 | 940 |
36'' | 905 | 600 | 910 | 510 | 150 | 770 | 110 | 105 | 130 | 1125 |
48'' | 1215 | 600 | 1210 | 610 | 155 | 1070 | 130 | 135 | 155 | 1475 |
